• すべてのコンセントをアース付き３Ｐ、４つ口、防火仕様で統一する

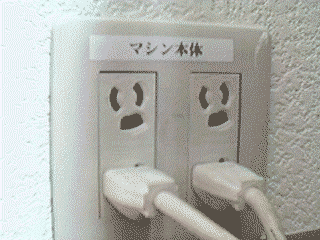

  書斎等は抜け止めコンセントとした。
  但し、一部トイレやエアコン用はそれぞれの機器に合ったものとする


• 取付け位置は設計展開図にて場所および取付け高さを指定
  通常は床上２５cmに取付けるようですが、机の裏になってしまったり 廊下などではコンセントをさすのに腰を屈めなければならないので 我家では８０cmを標準として付けてもらいました。

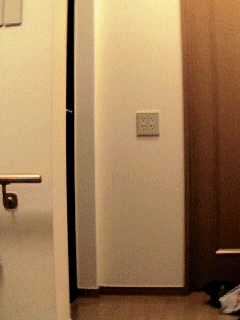

  例：ユーティリティーテーブルのコンセント、玄関ホール
  個々の取付け位置は窓の高さや柱の都合によって変えてあります。
  机をおいたときに足元にコンセントが来てしまったり、袖机の後ろに来ると 管理が悪くなってしまいますよね、机の上にコンセントが出ていると非常に 便利ですよ！、しかしそのような位置に取付けるようにアドバイスしてくれる 人はあまり見かけません。これからご自宅を建てられる方はぜひ検討して 見てください。

• 電源などの配置図
  電源やイ−サネット電話等のコンセントは住宅メーカーから頂いた平面図と立面図を 自分で組み合わせてつくりました。
  詳しくは電源等の図面をご覧下さい。

• 子ブレーカーの回路はなるべく細かる
  子ブレーカーが落ちたときの被害をなるべく最小限にとどめることと コンセントと照明が同時に落ちないように必ず分けてもらう。
  特にキッチン周りでは電子レンジ２台、電気ポット２台、ホットプレート２枚 を同時に稼働させても落ちないようにブレーカーを考慮した
  実際に２０名程のパーティーを行なった時にこの程度の器具はフル稼働可能でした。

  これだけの数のブレーカーを収容出来る家庭用ブレーカーボックスが 市販されていませんでしたので、業務用のボックスを２つ使用して ２Ｆに２８回路用、１Ｆに２０回路用と分けて設置するすることになりました。

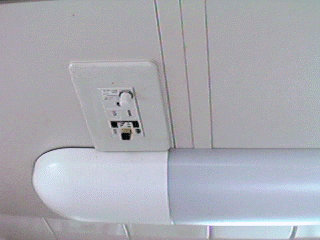

• 外壁に取付けたコンセントには屋内にスイッチを取付ける
  これは我家の場合１Ｆに取付けたコンセントの一つが子供用の砂場と接近して いたため子供のいたづらによる事故を防ぐために取付けました。
  また、２階ベランダのコンセントは床面から１m２０cm程度の位置に取付けて もらい、さらに室内側で電流を遮断できるスイッチを取付けました。 これもベランダでは子供用のプールを出して遊べるようにしてあるため 水による感電事故の防ぐために取付けました。

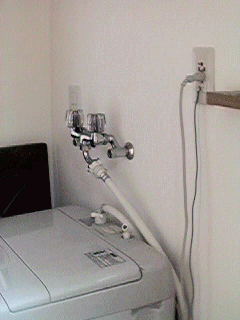

• 漏電ブレーカー付きコンセント
  キッチン水周りおよび 洗濯室のコンセントは漏電ブレーカーよりも 感度の高い漏電ブレーカー付きコンセントと取付けました。これは 水による漏電が起きた場合主ブレーカーに取付けた漏電ブレーカーが反応して 家住が停電になるのを防ぐ目的です。
  しかし、子供のいる家庭では電源スイッチ付きコンセントとして洗濯機など 電源から止められるのは便利な機能として利用しております。
  漏電ブレーカー付きコンセントはテストスイッチを押すと電源が止ります。

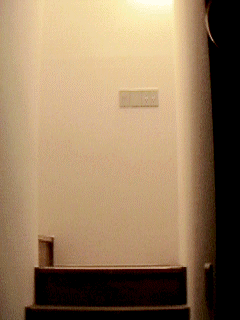

• 階段踊り場のコンセント？
  通常こんなところにコンセント？と思われるかも知れませんが 我家の階段は踊り場で１８０度折り返す構造になっており踊り場の 壁面に絵を飾ったりした場合の照明用と思って付けました。
  しかし、生活してみると階段で掃除機をかけるときに非常に重宝して おります。
  例：１ー２階間の踊り場
  掃除機に内蔵されているコードの長さって意外と短くて階段を一気に 掃除しようと思うと中間にコンセントが無いと途中で届かなくなって しまいますよね。
  また、クリスマスの時期は踊り場にクリスマスツリーを飾ったときに 電飾の電源に大変便利でした。

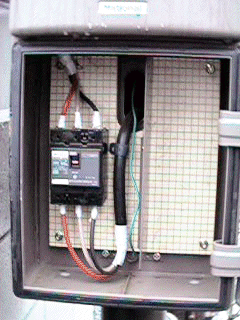

• 引込柱の中に主ブレーカー
  我家では外部からのケーブルの引込に引込柱を使用しています。
  この引込中のボックスの中に主ブレーカーが格納されており非常時には 外部から建物への給電をストップさせることが可能です。
  一部の電力会社ではここに地震の揺れを感知して電源をストップさせる 装置を開発しているとの事ですので将来的にはそのような装置を 取付ける事も検討しております。
  外部からの電源をストップさせた時にＵＰＳが電気を供給しないように することが出来ないのが問題ですが、どなたか解決法をご存じですか？
  しかし、この引込柱はマンション用等を除く家庭用ではあまりに容量が足りません、 かといってマンション用ではちょっと高価なので、家庭用の引込中にパイプを抱かせて 容量を増設するという方法を取りました。
  通常引込柱に付属するボックスの中に電気メーターとＮＴＴの保安器が格納 されるのですが、ＣＡＴＶのケーブルと電話回線を１２回線分引き込んでしまったため とても入りきらず別途保安器のボックスを設置することになってしまいました。

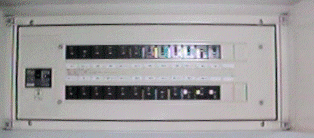

ブレーカー施工状況主ブレーカー、子ブレーカー２箇所

３階子供部屋のコンセント等の配置状況

電源コンセント設置場所

フロア	場所	設置箇所	コンセントの数
1F	玄関	2	8
1F	マシンルーム（書斎） 抜け止めコンセント	12	48
1F	マシンルーム（エアコン）	2	2
1F	納戸	1	4
1F	納戸（エアコン）	1	1
1F	トイレ１（来客用）コンセントの用途 ウォシュレット、暖房、換気扇、ＰＣ用	4	7
1F	トイレ２（プライベート）	2	4
1F	屋内ガレージ	3	12
1F	屋内ガレージ（換気扇）	1	2
1F	クローゼット１	1	2
1F	ダクトスペース	2	8
1F	階段踊り場	1	4
1F	外部	4	8
1F	合計	36	111
2F	廊下	1	4
2F	洗面所 And トイレ３	3	6
2F	浴室天井上	1	2
2F	リビング	10	36
2F	キッチン	8	18
2F	キッチンエアコン	1	1
2F	洗濯室	3	6
2F	ダクトスペース内保守用	2	8
2F	食料倉庫	0	0
2F	主寝室	3	12
2F	階段踊り場	1	4
2F	ベランダ	1	2
2F	合計	34	98
3F	子供部屋１	4	12
3F	子供部屋２	4	12
3F	子供部屋１エアコン	1	1
3F	子供部屋２エアコン	1	1
3F	３階納戸１	1	4
3F	３階納戸２	1	4
3F	３階納戸１換気扇	1	2
3F	３階納戸２換気扇	1	2
3F	廊下	2	8
3F	合計	16	46
全	合計	86	255
