今回松下電工のフル２線式リモコンシステムを導入することにいたしました。 このシステムは照明などのＬＡＮシステムのようなもので一箇所に リレーボックスを設置しそこへ照明などの１００Ｖの配線を集中させ コントロールは１対のケーブル上に配置したスイッチによりおこなうもの です。

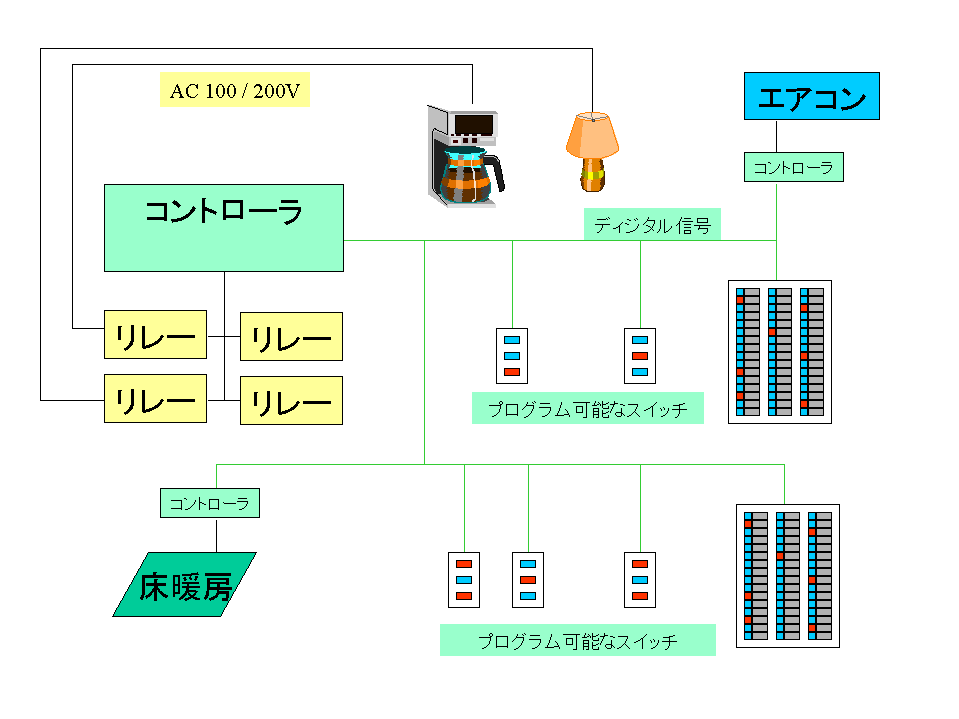

システム概略図

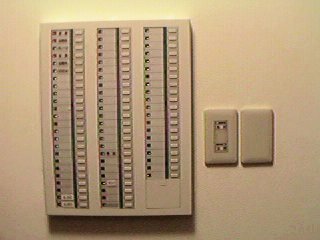

今回は全ての照明と一部のコンセントをこのシステムに収容し １階玄関と２階リビングの２箇所に全ての状態を表示および設定できる パネルを取付けました、これにより外出時に消し忘れのチェック をするために階段を昇り下りせずにすむことを目的にしております。

また、スイッチが物理的に照明器具と接続されていないため 照明システムの変更やスイッチの場所の変更が容易にできる ます。

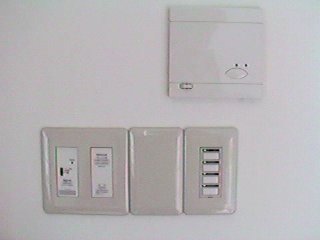

床暖房のコントローラとフル２線リモコンを接続するためのパーツおよび フル２線リモコン用４連スイッチ

（右上が床暖房のコントローラ、左下の２連の部品が接続ユニット、右下の ４連スイッチがフル２線リモコン用４連スイッチ）

このシステムについても住宅メーカー設計担当者およびシステムの工事 業者の知識不足が問題となりかなりの時間をさく必要がありました。

これらの新しい設備に関しては十分な打ち合わせを行なって工事を はじめないと基本的なところで思い違いがあると取り返しのつかない ことになりますので機器メーカーの方などに直接話を聞き可能ならば 打ち合わせに参加してもらうことをおすすめします。

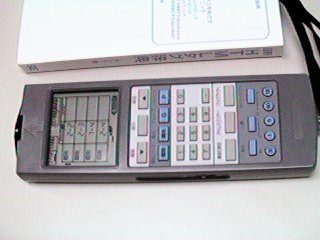

このフル２線システムのプログラムはハンディ型の書き込み機 で個別のスイッチおよび６８連スイッチパネルに書き込み読みだしを行ないます。

プログラム端末と壁面のスイッチとは光インターフェースで結ばれていますので ハンディー端末をスイッチの受光素子に向けるだけで読み書きができます。

• 通常のＯＮ・ＯＦＦ
• スイッチＯＮ後設定時間でＯＦＦ
• スイッチＯＦＦ後設定時間してからＯＦＦ
• 調光設定
• 複数の負荷をまとめてＯＮ・ＯＦＦ
• 複数の負荷を設定したパターンにする

等のプログラムを組み合わせて我家では次のようなプログラムを組んでいます。

• 来客モード（来客用トイレの暖房（冬）、来客用トイレ換気扇ＯＮ）
• お出迎えモード（玄関、廊下、階段をまとめてＯＮ・ＯＦＦ）
• マシンルーム外出モード１（マシンルーム全照明ＯＦＦ、床暖房ＯＦＦ）
• マシンルーム外出モード２（マシンルーム全照明ＯＦＦ、階段ＯＮ）
• おやすみモード（主寝室以外のすべての照明ＯＦＦ、床暖房ＯＦＦ、換気扇はそのまま）
• 全消灯（外出モード）（常夜燈「センサーライト」以外のすべての照明、エアコン、床暖房ＯＦＦ）
• 外回り照明モード（玄関前ライト、２Ｆバルコニーx２、３階バルコニー、駐車場ＯＮ）
• 全点灯（すべての照明をＯＮ）
• そのほかあちこに連動スイッチや遅れスイッチを組んでいます

工事報告：今回このシステムと接続したものはほぼ下記の通りです。

1F	玄関照明
1F	廊下照明
1F	マシンルーム照明1
1F	マシンルーム照明2
1F	マシンルーム照明3
1F	マシンルーム照明4
1F	マシンルーム照明5
1F	マシンルームエアコン１	接続予定
1F	マシンルームエアコン２	接続予定
1F	マシンルーム床暖房
1F	トイレ１（来客用）
1F	トイレ１（来客用）温水パネル暖房器
1F	トイレ１（来客用）ウォシュレット
1F	トイレ２（プライベート）
1F	クローゼット１
1F	クローゼット１エアコン	接続予定
1F	クローゼット２
1F	屋内駐車場
1F	屋内駐車場前センサーライト
1F	玄関前センサーライト
1F	１階〜２階階段照明
2F	リビング照明１
2F	リビング照明２
2F	リビング床暖房
2F	リビング前バルコニー照明
2F	リビングエアコン
2F	リビング電気ポット、コーヒーメーカー用コンセント
2F	キッチン照明
2F	洗濯室照明
2F	キッチン洗濯室床暖房
2F	洗面所 and トイレ３
2F	洗面所 and トイレ３エアコン
2F	洗面所 and トイレ３ドライヤー用コンセント
2F	浴室
2F	主寝室照明
2F	主寝室前バルコニー照明
2F	主寝室エアコン
2F	２階廊下照明
2F	２階来客用洗面台照明
2F	２階〜３階階段照明
3F	子供部屋１照明
3F	子供部屋１エアコン	接続予定
3F	子供部屋１床暖房
3F	子供部屋２照明
3F	子供部屋２エアコン	接続予定
3F	子供部屋２床暖房
3F	納戸１照明
3F	納戸２照明
3F	３階バルコニー照明
