パッチパネルの組立方

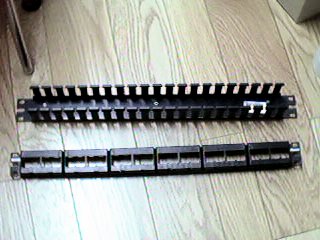

パッチパネルのフレームと配線を取りまとめるパーツ

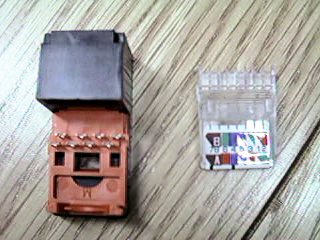

パッチパネルに組み付けるジャックこの２つの部品です

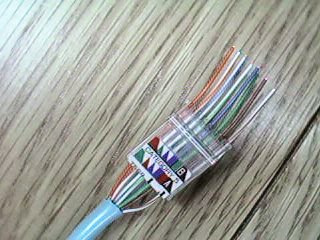

透明のパーツには電線を通す穴が開いていて電線の色を間違えないようにシールがついています。

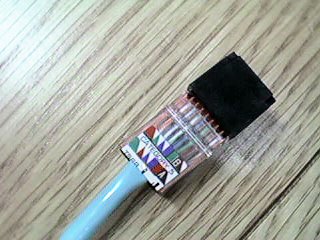

余分な電線を切り落としてふたつの部品を圧着すれば出来上がり。
圧着は簡単なへらのようなパーツや平行に締める事が出来るプライヤーで行なうことも出来ますので特殊な 工具は必要ありません。

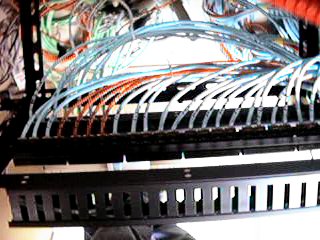

パッチパネルにコネクタを取付けた所を上部からのぞいたところです。

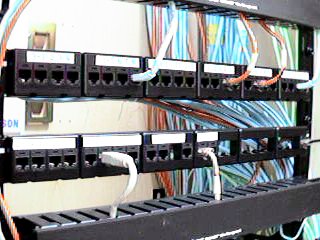

パッチパネルを取付けたところを前から見たところです。
奥に見えている電線の束がＣＡＴ５のケーブルです。
